Sistema de detección de gas simple

El sistema de detección de gas simple TH-1000B se utiliza principalmente en la industria de análisis de gases. El principio principal es probar el gas medido en el sitio para la deshumidificación y la filtración de polvo, y mantener la temperatura y la humedad del gas medido constante dentro de un cierto rango, para que el analizador de gas pueda detectar la concentración normalmente. Todo el proceso está automatizado y no requiere intervención humana. El sistema de pretratamiento de gas TH1000 se usa en ocasiones en que el gas medido tiene poco polvo, poco vapor de agua y temperatura normal.

Enviar Consulta

Características del producto

Diseño impermeable, detección rápida y estable.

El sistema de detección de gas simple se puede integrar en el chasis o externamente.

La distancia de muestreo estándar es de 10 metros, y la distancia de muestreo máxima con la bomba de vacío opcional es de más de 70 metros.

Configuración del producto

TH-000B	Configuración de preprocesamiento

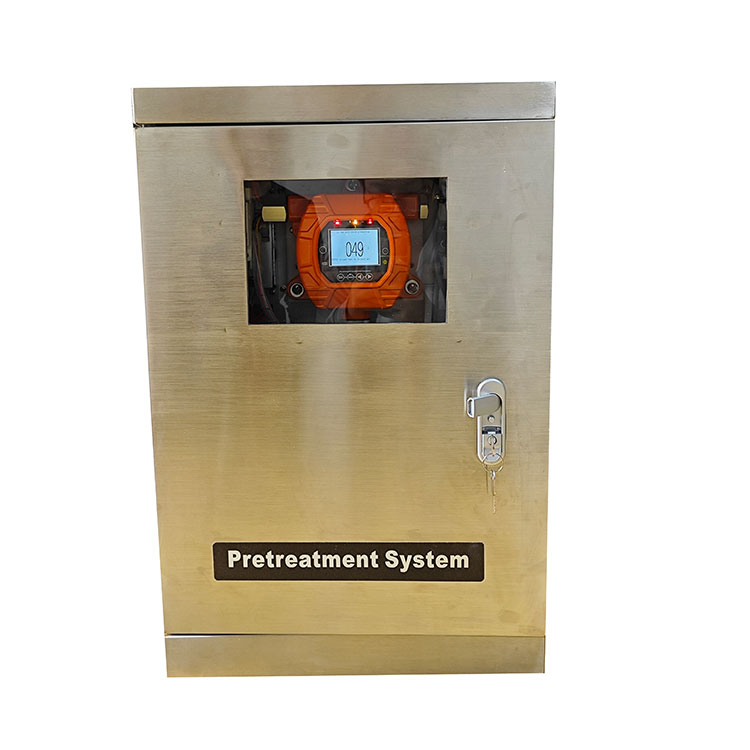

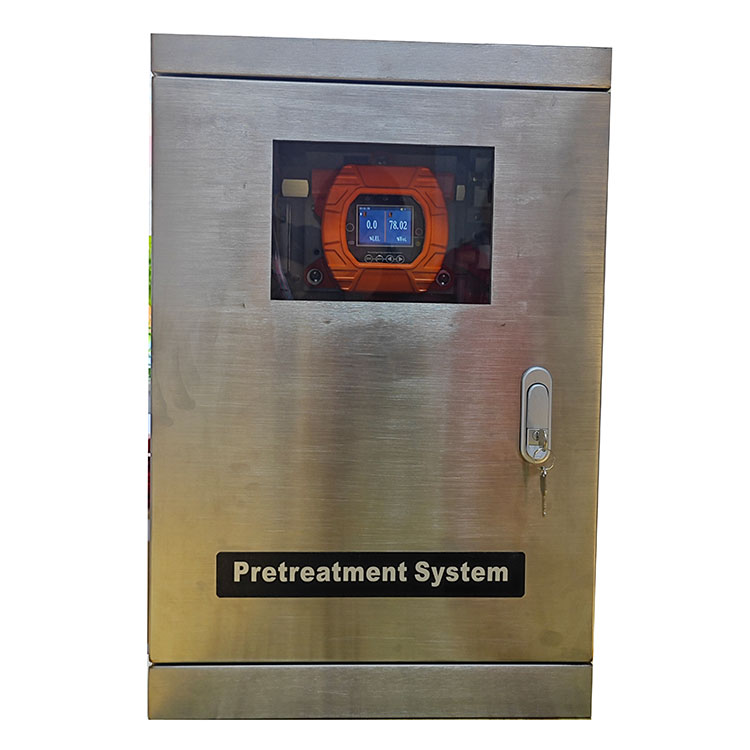

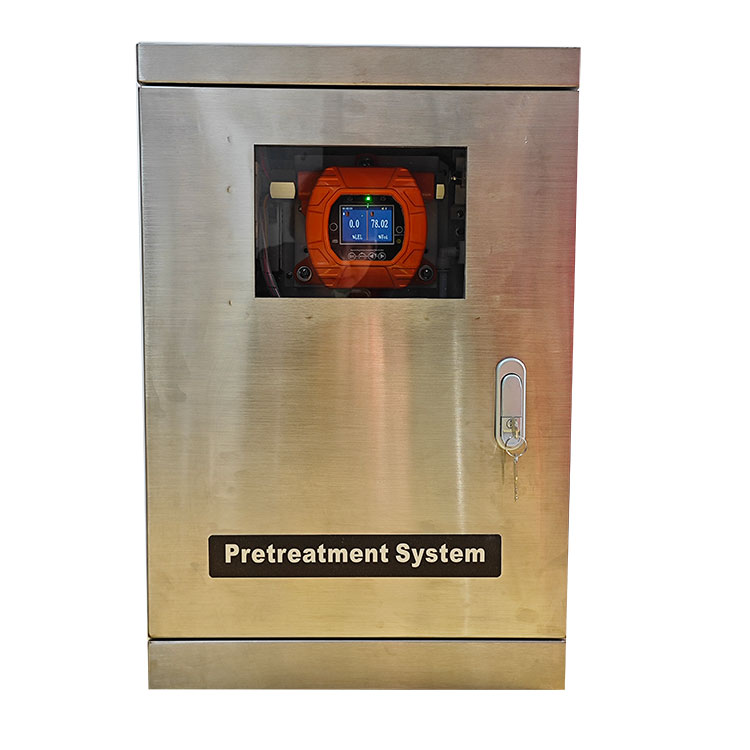

Características: con ventana Ocasiones aplicables: Temperatura normal Una pequeña cantidad de vapor de agua Una pequeña cantidad de polvo	201 chasis de acero inoxidable (con ventana) Chasis no a prueba de explosión, chasis personalizable a prueba de explosión

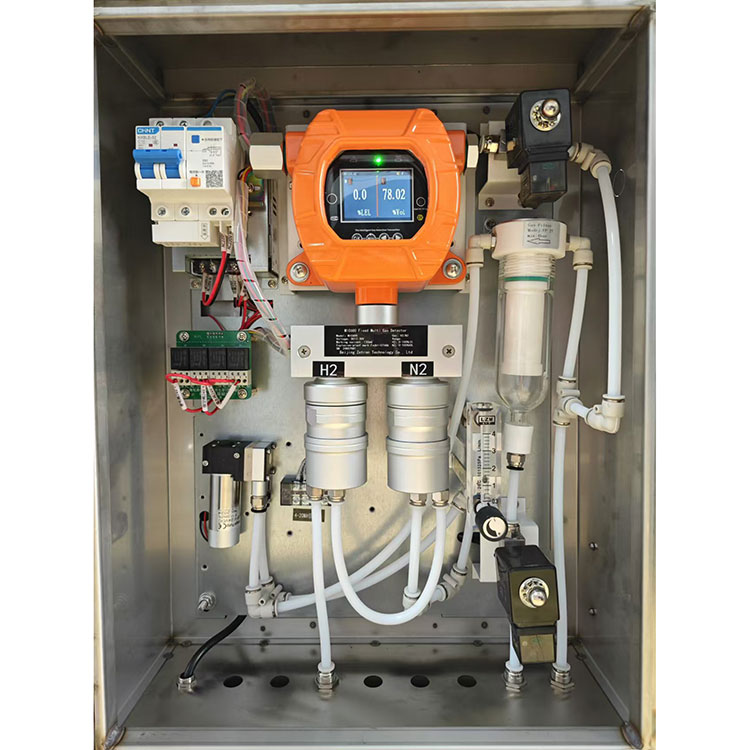

	Detector de gas MIC-500S
	Filtro de condensado de vidrio
	Válvula de drenaje electromagnético
	Bomba de CC sin escobillas
	Junta de expansión de retransmisión
	Sistema de gestión de energía
	Conector de flujo
	Conexión de manguera
	Dimensiones (600400170 mm)

Gas de detección	Gases tóxicos, oxígeno, dióxido de carbono, gases inflamables y explosivos, TVOC, etc.
Rango de detección	0 ~ 1, 10, 100, 1000, 5000, 50000ppm (mg/m3); 0 ~ 100%LEL; 0 ~ 200mg/L; 0 ~ 20%, 50%, 100%vol; Otros rangos son opcionales,
Resolución	0.001ppm, 0.01ppm, 0.1ppm, 1ppm; 0.1%LEL; 0.1mg/L; 0.01%vol, 0.001%vol; Se pueden personalizar otras resoluciones,
Principio de detección	Electroquímica, combustión catalítica, infrarrojo, conductividad térmica, fotoion PID, absorción UV, tdlas láser, etc., dependiendo del tipo de gas, el rango, el entorno del sitio y las necesidades del usuario.
Precisión típica	≤ ± 3%F.S (una mayor precisión se puede personalizar de acuerdo con el rendimiento del sensor)
Linealidad	Más o menos 2% o menos
Tiempo de respuesta	T90≤30 segundos
Gas de muestra procesado	La temperatura no es alta, el vapor de agua no es grande y el polvo no es mucho
Gas de muestra procesado	(Cuando la humedad es demasiado alta y el polvo es grande, se necesita otro pretratamiento)
Modo de trabajo	Temperatura constante: 25 ℃ Después del tratamiento, se puede establecer (opcional)
Voltaje de trabajo	Humedad constante: 70%HR, la humedad después del tratamiento, se puede establecer (opcional)
Ambiente de trabajo	Operación continua fija, medición del tipo de bomba (presión positiva, presión negativa, entorno de vacío puede ser)
Distancia de muestreo	220VAC, 50Hz
Modo de visualización	Temperatura de funcionamiento -40 ℃ ~ +70 ℃ (valor típico), humedad relativa ≤99%HR, presión: 0.1mpa +/- 20%,
Salida de señal	Temperatura de muestreo: -40 ℃ ~ +70 ℃ (estándar)
Modo de alarma	El estándar es de 10 metros, la distancia de muestreo de la bomba de vacío de alta potencia opcional es mayor de 70 metros, si la presión del gas medido es relativamente grande, la distancia de muestreo es correspondientemente mayor
Nivel de protección	Pantalla de color HD de 1.7 pulgadas en el sitio,
Interfaz eléctrica	①Tre (cuatro) sistema de alambre 4 ~ 20 mA, se puede conectar a varios controladores de alarma, PLC, DCS y otros sistemas de control;
Material de caja exterior	2 Bus RS485 (RTU), Protocolo estándar de Modbus;
Dimensiones externas	③2 Conjuntos de salida de interruptor de alarma alta y baja del relé (estándar 1 establecido, opcionalmente agregar 1 set), contacto pasivo (nodo seco)
Accesorios estándar	Opcional: 0 ~ 20MA, 1 ~ 5V, 0 ~ 5V, 0 ~ 10V, transmisión inalámbrica, transmisión de red, alarma de SMS
Certificado de calificación del fabricante	La salida predeterminada es 1. Dos salidas de contacto pasivo (nodo seco) son opcionales. Se pueden establecer puntos de alarma. Alarma audible y visual en el sitio (opcional)
