Detector de ozono ultravioleta

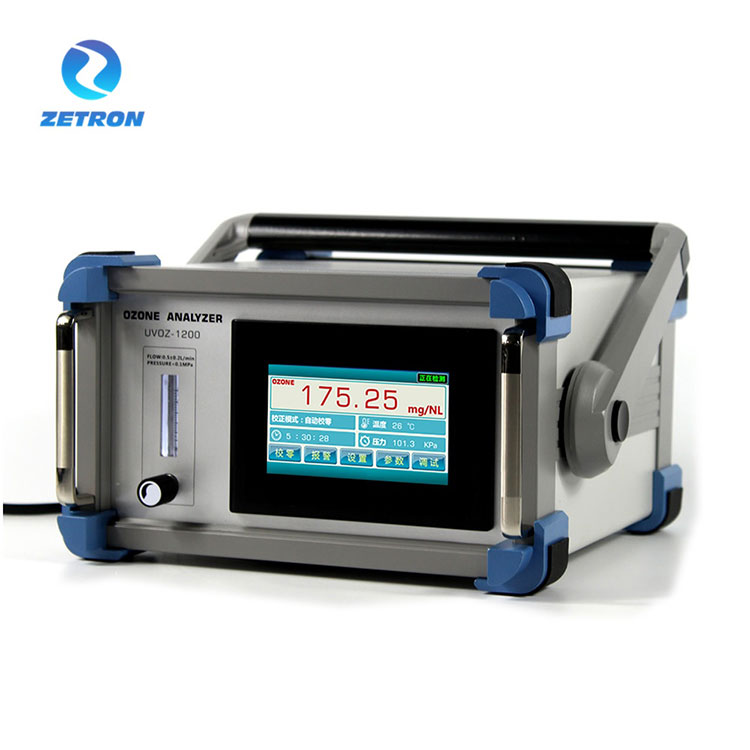

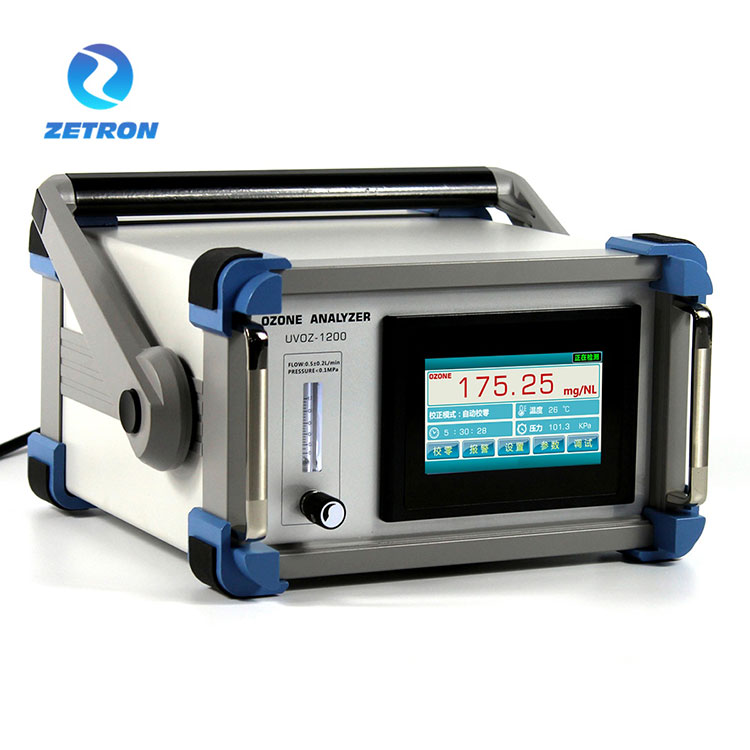

Detector de ozono UV PTM600OZ

Descripción General

El detector de ozono UV es un fotómetro de doble haz basado en microprocesador (UV 254 nm) para medir el contenido de ozono en el aire o el oxígeno.

Para evaluar el contenido de ozono en el gas de muestra, el DETECTOR UVOZONO mide la radiación UV en el canal de medición, la radiación UV en el canal de referencia, la temperatura y la presión en la cubeta.

El analizador de ozono tiene una interfaz de operación con pantalla táctil que muestra la concentración de ozono en tiempo real. Y la pantalla táctil también tiene una pantalla de compensación de presión y temperatura. Para el rango de alta concentración (g/Nm3), tiene la función de entrada de flujo, que puede mostrar la salida del generador de ozono en tiempo real. El componente central adopta un sistema de luz ultravioleta de larga duración con cuarzo de alta transmitancia de luz para evitar que la deriva cero afecte la precisión de la detección. No es necesario cerrar la entrada de ozono al poner a cero para garantizar que el equipo pueda funcionar continuamente las 24 horas.

La concentración de ozono se muestra en porcentaje en peso de ozono (% peso/peso), gramos de ozono por metro cúbico normal de gas de muestra (g/Nm3) o ppmv (AQ: g/m3 o ppm) en una pantalla alfanumérica. La unidad de concentración se puede cambiar durante el funcionamiento.

Los parámetros modificables adicionales son, entre otros:

Unidad de visualización de presión (kPa)

Parámetros de alarma (umbral alto/bajo)

Naturaleza del gas portador: aire u oxígeno (incluido PSA)

Parámetros de la interfaz RS-485

Salida de señal 4-20MA

Instalación y conexión eléctrica

Para la conexión del gas de muestra se deben utilizar tubos de PTFE de 6 x 4 mm (que suministraremos bajo pedido). El gas de muestra debe conectarse a través del filtro de gas de muestra ("IN"). El retraso de la medición de la concentración depende de

a) el caudal del gas de muestra,

b) la longitud del tubo hasta el analizador,

c) la sección transversal del tubo (recomendamos tubos de 6x4 mm, ¡no más!),

d) el desfase temporal del propio analizador. Con el caudal recomendado de 0,2 a 1 l/min, el retardo será de 2 a 0,4 s con una longitud de tubo de 6 x 4 mm de 2 m.

Los siguientes dibujos muestran posibles configuraciones:

Método de muestreo: muestreo de presión positiva;

Interfaz de pantalla: interfaz de operación de pantalla táctil de 4,3 pulgadas;

Interfaz de contenido: concentración de ozono, temperatura, presión;

Funciones auxiliares: compensación de temperatura, compensación de presión;

Unidad de visualización: g/Nm3, mg/NL opcional;

Resolución de pantalla: 0,01 g/Nm3;

Caudal de gas: 0,5 l ± 0,2 l/min;

Presión de entrada: <0,1 MPa;

Error de concentración: máximo 0,5% FS;

Error lineal: máximo 0,5% FS;

Deriva del cero:<± 0,3%. FS;

Tiempo de reacción: ≤ 1 segundo;

Temperatura ambiental: -30~80 ℃;

Método de interfaz de tubería: ajuste rápido (acero inoxidable);

Diámetro de muestreo de derivación: Φ 6 (6 mm * 4 mm);

Método de comunicación: RS-485;

Modo de salida: 4-20 mA (activo);

Fuente de alimentación: 24 V CC;

Tamaño: 120 mm (alto) × 160 mm (ancho) × 60 mm de profundidad;

Nota: 1 mg/L=1g/m3=467PPM;

Garantía gratuita: 24 meses (para el anfitrión);

Configuración estándar: medidor de flujo anticorrosión, destructor de escape de ozono, filtro de entrada de ozono (polvo).

Características del producto:

Características de medición: tecnología patentada con función de ajuste automático de punto cero, principio de absorción ultravioleta de doble vía, fuente de luz LED ultravioleta extranjera de larga duración, funcionamiento continuo, que garantiza la estabilidad de la concentración de detección.

Método de prueba: Método de absorción UV de doble vía, sistema de fuente de luz de larga duración, alta precisión de medición.

Principio de medición: Según la ley de Lambert Beer, se realizan mediciones precisas mediante el principio de absorción fotométrica.

Sistema de fuente de luz: Sistema de fuente de luz ultravioleta exterior de larga duración (fuente de luz LED ultravioleta con lente), con garantía gratuita de 2 años.

Uso: Se recomienda instalarlo y utilizarlo en interiores, equipado con enchufes de aviación impermeables.

Sistema de piscina de luz: tecnología de piscina de luz separada, libre de fugas, resistencia a alta presión y resistencia al impacto del gas de muestreo de alto flujo.

Compensación inteligente: compensación y visualización integradas de temperatura y presión, con automatización

La estructura

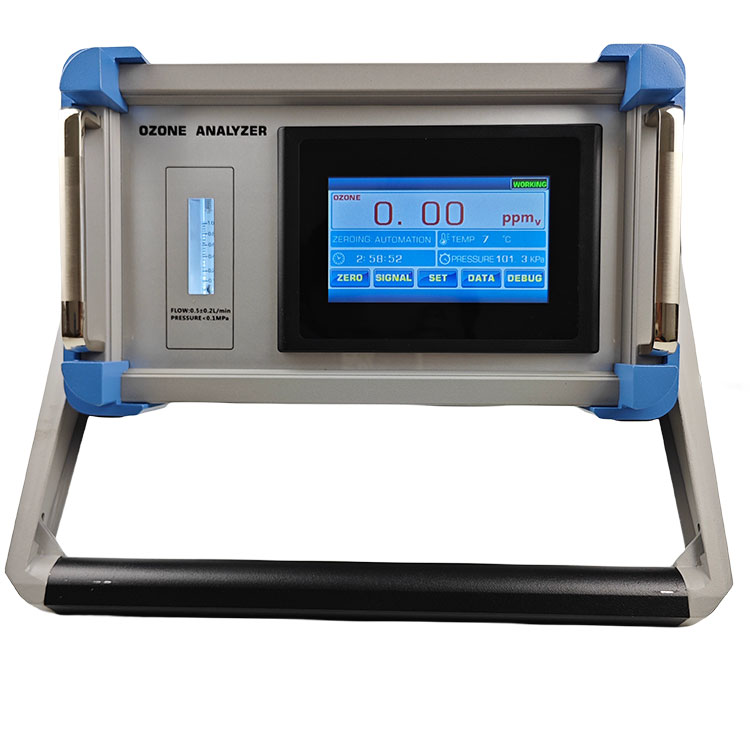

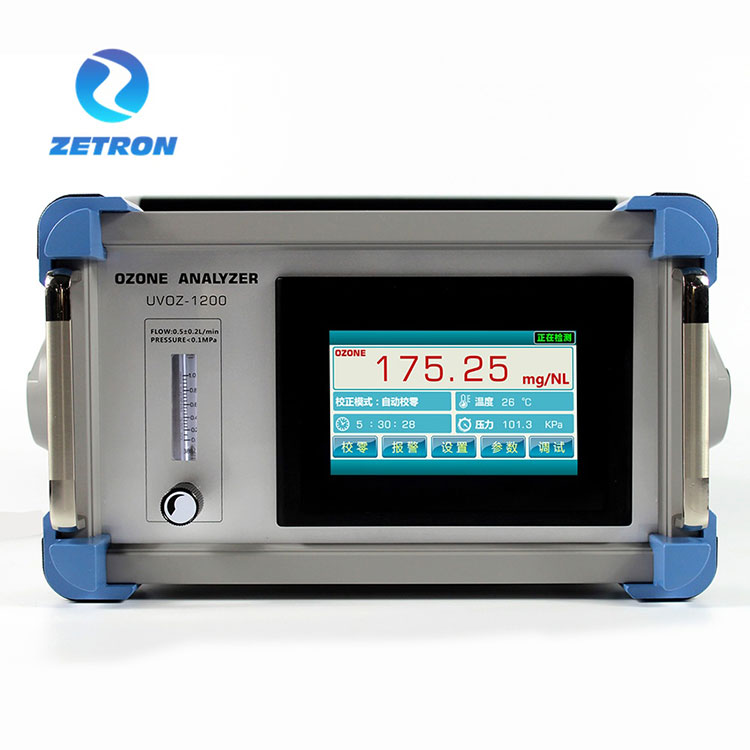

Panel de visualización y pantalla de visualización.

Entrada de energía, salida de señal, entrada de ozono, salida de ozono

Entrada de energía:

Salida del terminal de señal:

La conexión y el proceso.

DETECTOR DE OZONO UV, diagrama de conexión de muestreo de rama paralela

(Nota: se recomienda utilizar este proceso de conexión, tomar muestras por separado y extraer la atmósfera después de pasar por el dispositivo de destrucción de gases de escape de ozono).

DETECTOR DE OZONO UV, diagrama de conexión de muestreo en serie

(Nota: Al utilizar este proceso de conexión, es importante tener en cuenta que la presión en la tubería de salida del generador de ozono debe ser estable. La compensación del transmisor de presión incorporado hará que el valor de concentración de ozono detectado fluctúe dentro de un cierto rango).

Modelo: DETECTOR DE OZONO UV

Rango de medición: 0-300g/Nm3

Rango opcional: 0-300 g/Nm3, 0-100 g/Nm3, 0-50 g/Nm3;

Vida útil de la fuente de luz: aproximadamente 30000-50000 horas;
