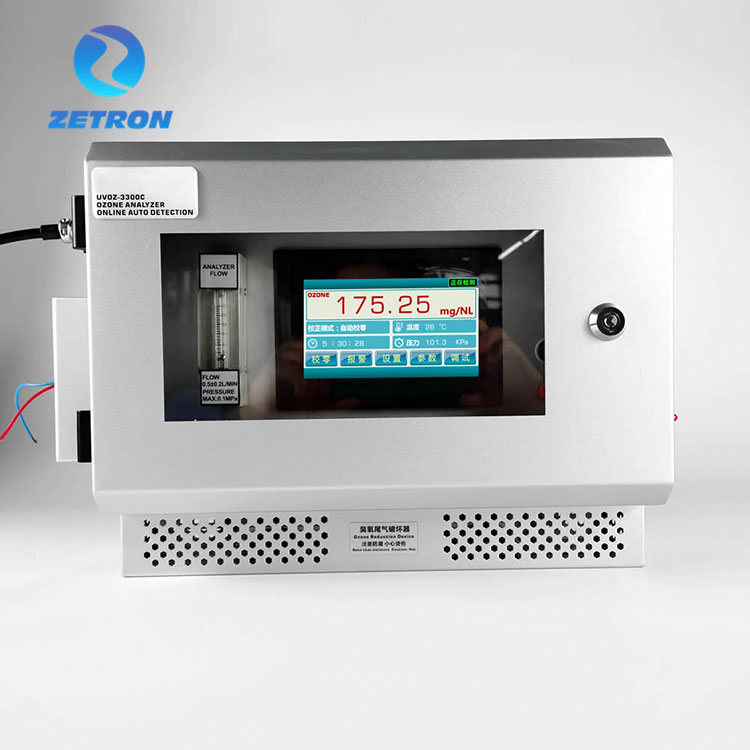

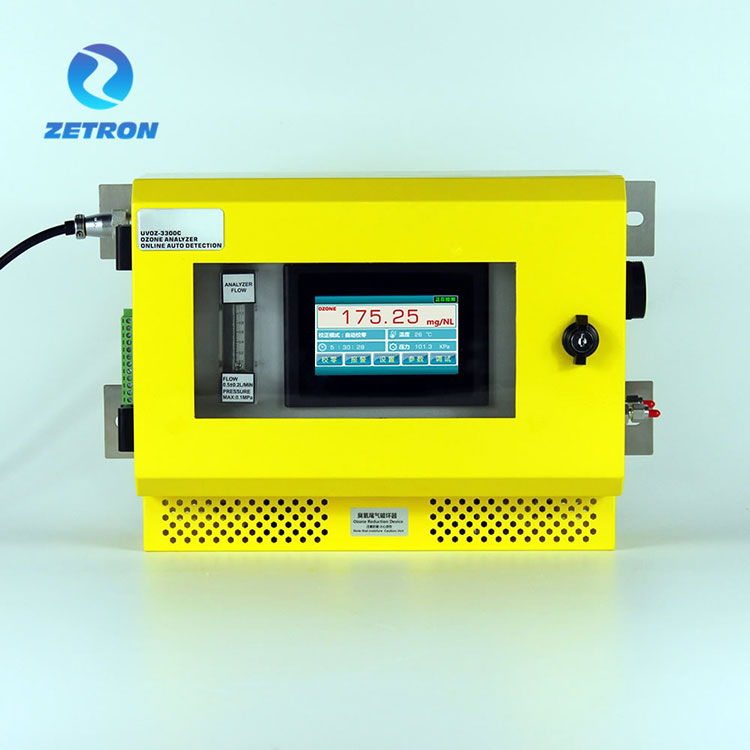

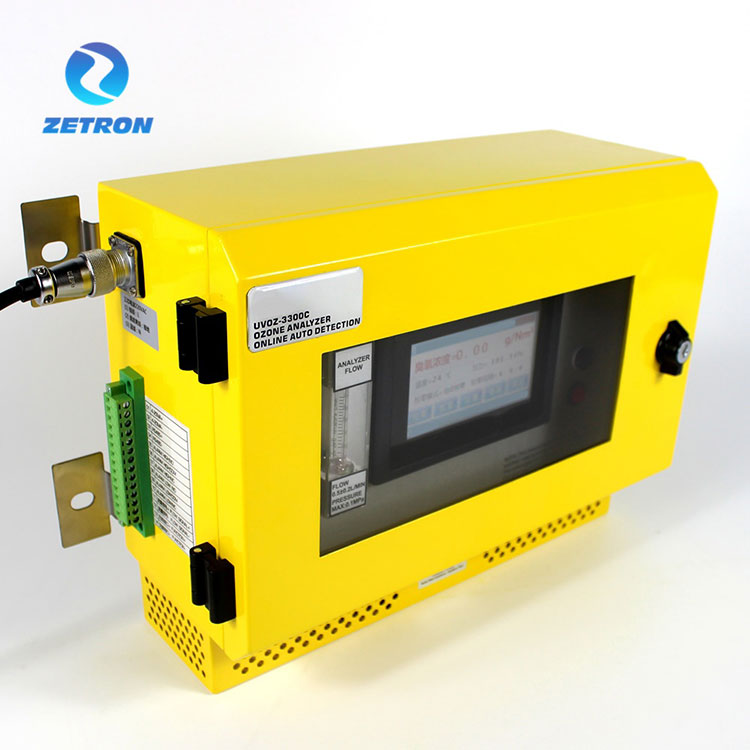

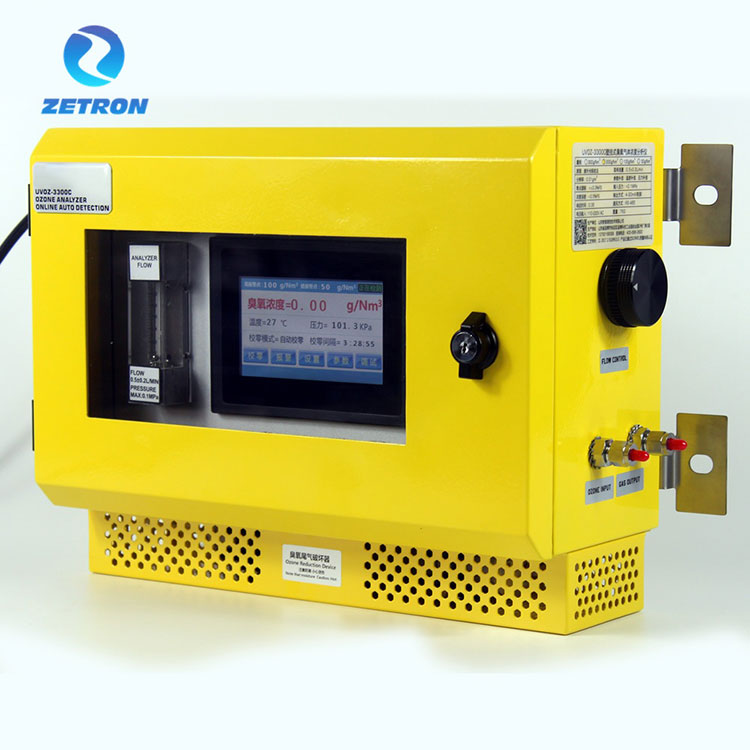

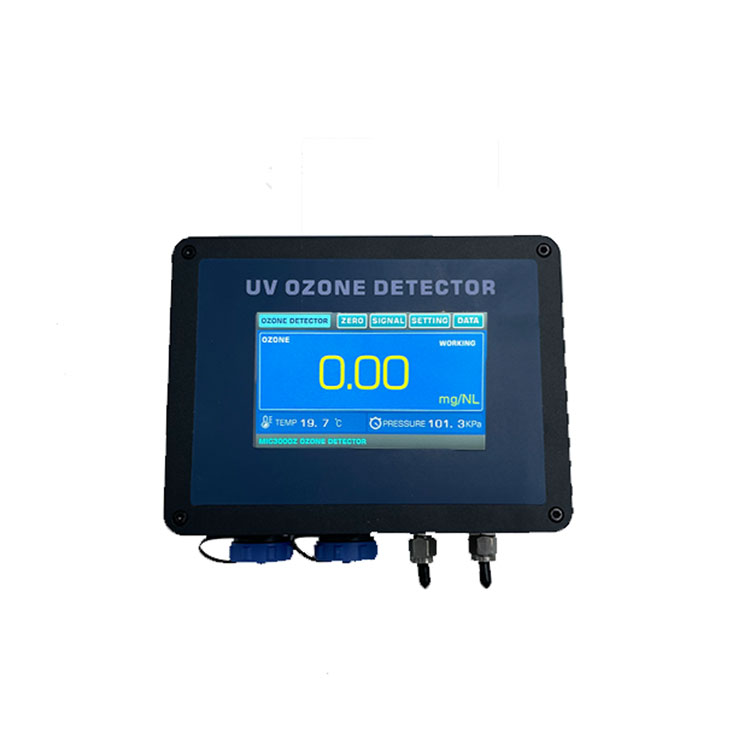

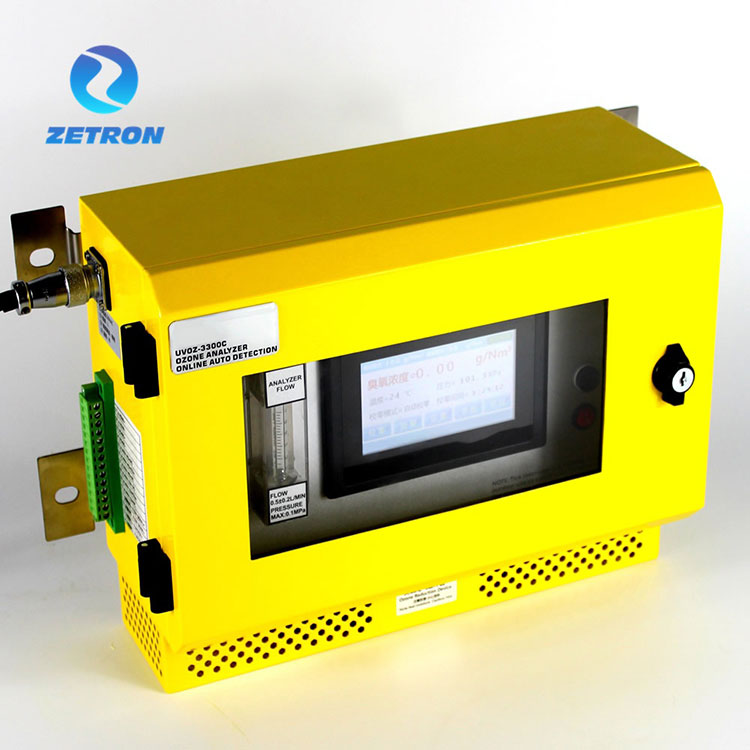

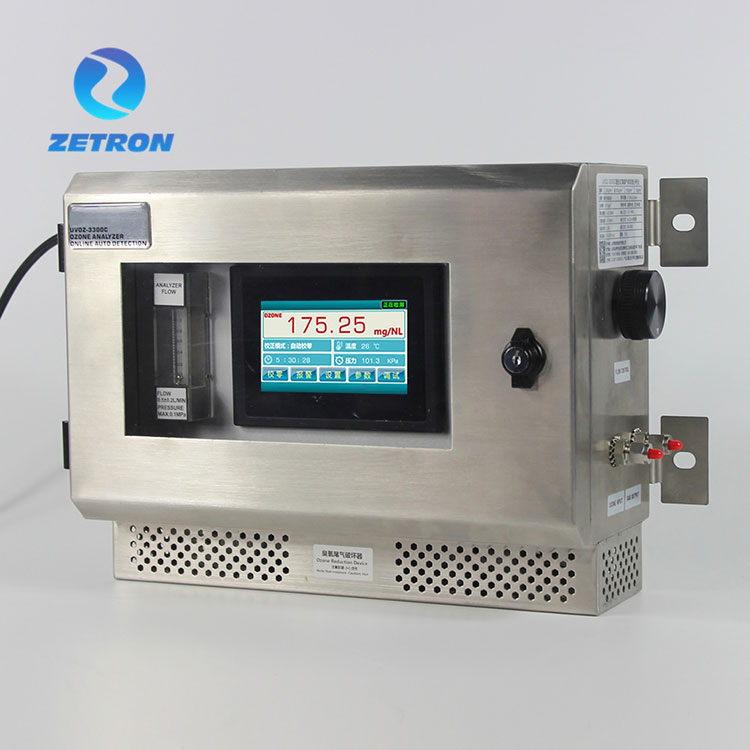

Analizador de ozono de pared

    Modelo: MIC500OZ

    Basado en la ley de Lambert Bill, el analizador mide el cambio de la intensidad de la señal de luz antes y después de la absorción de UV para calcular la concentración de ozono actual. El analizador de ozono montado en la pared adopta el sistema avanzado de fuente de luz UV dual con el sistema de gestión inteligente del tubo de la lámpara y la tecnología de fotocélula separada que permite que el analizador tenga las características de ausencia de fugas, anti alta presión y anti impacto de gas de muestreo.

    Modelo:MIC500OZ

    Enviar Consulta

    MIC500-OZ Analizador de ozono de pared


    Basado en la ley de Lambert Bill, el analizador mide el cambio de la intensidad de la señal de luz antes y después de la absorción de UV para calcular la concentración actual de ozono. El equipo adopta el sistema avanzado de fuente de luz UV dual con el sistema de gestión inteligente del tubo de la lámpara y la tecnología de fotocélula separada que permite que el analizador tenga las características de ausencia de fugas, anti alta presión y anti impacto de gas de muestreo.

    El analizador de ozono montado en la pared tiene una interfaz de operación con pantalla táctil que muestra la concentración de ozono en tiempo real. Y la pantalla táctil también tiene una pantalla de compensación de presión y temperatura. Para el rango de alta concentración (g/Nm3), tiene la función de entrada de flujo, que puede mostrar la salida del generador de ozono en tiempo real. El componente central adopta un sistema de luz ultravioleta de larga duración con cuarzo de alta transmitancia de luz para evitar que la deriva cero afecte la precisión de la detección. No es necesario cerrar la entrada de ozono al poner a cero para garantizar que el equipo pueda funcionar continuamente las 24 horas.

    La concentración de ozono se muestra en porcentaje en peso de ozono (% peso/peso), gramos de ozono por metro cúbico normal de gas de muestra (g/Nm3) en una pantalla alfanumérica. La unidad de concentración se puede cambiar durante el funcionamiento.

    Los parámetros modificables adicionales son, entre otros:

    Unidad de visualización de presión (kPa)

    Parámetros de alarma (umbral alto/bajo)

    Naturaleza del gas portador: aire u oxígeno (incluido PSA)

    Parámetros de la interfaz RS-485

    Salida de señal 4-20MA



    Rango opcional y modo de trabajo.



    Rango

    Método de muestreo

    Áreas de aplicación

    0-300g/Nm3

    Muestreo de presión activa, con compensación de presión y temperatura.

    Detección en tiempo real de la concentración de salida del generador de ozono.

    0-100g/Nm3

    Muestreo de presión activa, con compensación de presión y temperatura.

    Detección en tiempo real de la concentración de salida del generador de ozono.

    0-50g/Nm3

    Muestreo de presión activa, con compensación de presión y temperatura.

    Detección en tiempo real de la concentración de salida del generador de ozono.

    0-1000 ppm

    Muestreo de presión activa o muestreo de bombeo, con compensación de presión y temperatura.

    Detección en tiempo real de la concentración de ozono en la caja.

    0-100 ppm

    Muestreo de presión activa o muestreo de bombeo, con compensación de presión y temperatura.

    Detección en tiempo real del espacio o de la concentración de ozono en una habitación.





     Características técnicas



    Método de detección:

    Método de absorción del fotómetro UV de doble haz, sistema de fuente de luz de larga duración, alta precisión de medición.

    El principio

    Según la ley de Lambert Bill, mida con precisión según el principio de absorción fotométrica.

    Sistema de fuente de luz

    Sistema de fuente de luz ultravioleta importado de larga duración (longitud de onda 253,7 nm), garantía gratuita por 3 años.

    Usando el método

    Instalación y uso en interiores, configuración de terminales de potencia y señal.

    Sistema de cubetas

    Cubeta óptica separada sin fugas y anti-alta presión, alto flujo, impacto del gas de muestreo.

    Compensación inteligente

    Compensación y visualización de temperatura y presión integradas, con función de compensación automática de la fuente de luz.

    Método de operación

    El usuario puede seleccionar el modo de puesta a cero manual o la calibración de puesta a cero automática según el estado de funcionamiento y puede configurar el tiempo de puesta a cero automática.

    Pantalla de interfaz

    Pantalla táctil de alta definición, flujo másico de gas, visualización de la salida en tiempo real

    Visualización de datos

    g/Nm3, mg/NL, %WT, ppm, mg/Nm3 (opcional)

    Función de salida

    Comunicación RS485 de 4-20 mA, dos conjuntos de salidas de puntos de alarma, entrada de caudalímetro electrónico, etc.

    Configuración estándar

    Caudalímetro anticorrosivo, destructor de gas de cola de ozono, filtro de entrada de gas.

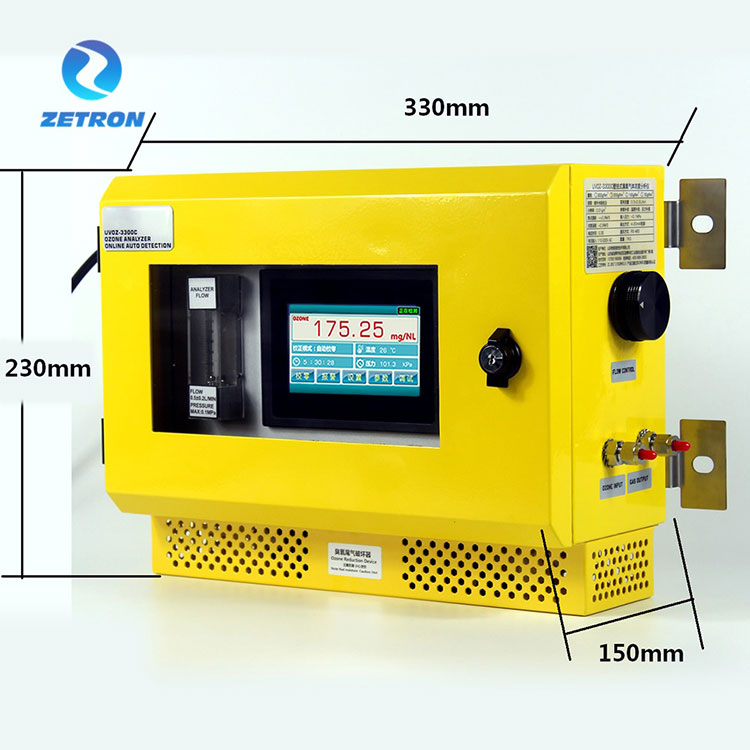

    La estructura








    ENTRADA DE ENERGÍA:

    (01) L: 220 VCA L

    (02) N: 220 VCA N

    (03) TIERRA

    SALIDA ÚNICA DE ALARMA

    (01)ALARMA ALTA:NO

    (04) ALARMA BAJA :NO

    (02)ALARMA ALTA:COM

    (05)ALARMA BAJA:COM

    (03) ALARMA ALTA: NC

    (06) ALARMA BAJA: NC

    SALIDA ÚNICA

    (01)RS485+ (MODBUS)

    (03)4-20MA+

    (02)RS485- (MODBUS)

    (04)4-20MA-





    La conexión y el proceso.





    Diagrama del proceso de muestreo de presión activa del analizador de ozono.





    Instrucción de operación



    【1】 .Condición de uso

    Este analizador se utiliza para instalación y funcionamiento en interiores. Se recomienda precalentar durante 5 minutos y luego poner a cero una vez. Se puede utilizar online durante 24 horas. Preste atención a la seguridad de la energía y el medio ambiente cuando lo utilice. Está equipado con un sistema de monitoreo de fuente de luz LED UV y el sistema se ajustará según el brillo de la fuente de luz. Si la desviación es cero sin ozono, puede poner a cero manualmente para limpiar. Ocasionalmente se produce una desviación cero, que puede ignorarse.

    【2】 Las advertencias

    ①Este analizador de ozono se utiliza en interiores y el ambiente debe mantenerse ventilado, seco y sin otros gases corrosivos. En particular, si hay amoníaco, cloruro de hidrógeno, sulfuro de hidrógeno y otros gases en el medio ambiente, se debe proteger oportunamente contra la corrosión. Cualquier problema causado por esta condición no está dentro de la garantía gratuita.

    ②Se debe garantizar un gas ozono limpio y seco. Si es necesario detectar la concentración de gas ozono en lugares húmedos o con aceite, polvo, se deben instalar filtros (filtros de gases de combustión) y deshumidificadores (condensadores electrónicos) en la entrada del instrumento. De lo contrario, cualquier problema causado por esta condición no está dentro de la garantía gratuita.

    ③Está estrictamente prohibido conectar la salida del destructor de gases de escape a la tubería principal, y los gases de escape deben vaciarse o destruirse.

    ④Si el instrumento no se utiliza durante un período prolongado, es necesario electrificar el calentador con regularidad y guardar el instrumento en un lugar protegido de la humedad.

    ⑤El destructor de gases de escape en estado de funcionamiento será entusiasta. Está estrictamente prohibido tocar directamente con las manos. Preste atención a que el destructor de gases de escape no será válido si permanece durante mucho tiempo en aislamiento contra la humedad. Si encuentra que el gas ozono se desborda en la salida, comuníquese con el fabricante para reemplazarlo.

    ⑥El tubo de conexión de entrada debe utilizar material PTFE.

    ⑦El filtro de aire del fabricante solo puede filtrar partículas de polvo. Si el usuario necesita detectar gas ozono con neblina de aceite, neblina de agua y otros medios, comuníquese con el fabricante a tiempo para personalizar el dispositivo de pretratamiento.

    C. Interfaz de operación

    (alta concentración 0-300 g/Nm3 0-200 g/Nm3 0-100 g/Nm3 0-50 g/Nm3)

    interfaz principal: función de visualización normal

    "Funcionando", "calibración" y "error" se muestran en la esquina inferior derecha de la interfaz de visualización de la pantalla principal.

    ● TRABAJANDO: ejecutar estado de prueba

    ● PUESTA A CERO: el instrumento está en operación de calibración a cero.

    ●ERROR: fallo del analizador de ozono. Comuníquese con el fabricante a tiempo.

    ●CARGA: Después de encender el instrumento, la máquina caliente muestra el estado de carga.

    Menú de puesta a cero

    Los usuarios pueden elegir entre los modos "calibración cero manual" y "calibración cero automática" según la situación.

    Los usuarios pueden configurar el tiempo del intervalo de calibración automática de cero según sus necesidades.

    Cuando se detecta que el valor de concentración de ozono es ≥100 g/Nm3, el fabricante recomienda un tiempo de calibración automática a cero de 24 a 96 horas.

    Al detectar valores de concentración de ozono≤100g/Nm3, el fabricante recomienda un tiempo de calibración automática a cero de 8-12 horas.

    El botón "Calibración manual a cero una vez", cuando se activa, realiza una operación de calibración a cero en el analizador de concentración de gas ozono.

    Menú de señal

    Los usuarios pueden configurar "puntos de alarma altos" y "puntos de alarma bajos" según su situación. El instrumento con dos conjuntos de salida de señal de relé, los usuarios pueden conectar dos conjuntos de señales de relé NO, COM, NC.

    Cuando utilice señales de relé, debe tener en cuenta que las señales de relé deben tener una entrada de alimentación de CC con un máximo de 24 V. Intente evitar el acceso directo a las señales de relé de 220 VCA.

    Menú de configuración

    a. Los usuarios pueden configurar la "compensación de temperatura" para llevar los valores a ubicaciones "abiertas" y "cerradas" con cálculos de concentración de ozono.

    b. Los usuarios pueden configurar una "compensación de presión" para llevar los valores a ubicaciones "abiertas" y "cerradas" con cálculos de concentración de ozono. Este transmisor de presión de instrumento admite muestreo de bombeo y compensación de presión activa.

    do. Los usuarios pueden elegir la unidad de la siguiente manera según la situación:



    gramos/Nm3

    g/Nm3& g/m3NTP   Las dos unidades expresan el mismo significado

    mg/NL

    mg/NL& mg/L NTP  Las dos unidades expresan el mismo significado

    Explicación adicional:

    Las unidades de g/Nm3 y g/m3 NTP significan la concentración de ozono a la temperatura estándar (20 ℃ probablemente) y la presión estándar (101,325 KPa).g/m3 NTP

    (NTP- temperatura y presión normales, STP- temperatura y presión estándar)

    g/Nm3 es una expresión de expresión internacional. La visualización sigue la práctica internacional y adopta el modo de expresión de concentración de g/Nm3.

    Menú DATOS

    Ver la pantalla principal del menú de parámetros.

    Los valores de datos en el menú de parámetros son los mismos que los indicadores de parámetros utilizados por el personal técnico del fabricante para evaluar el rendimiento del analizador de ozono. Esta página de parámetros muestra los diversos parámetros del analizador de ozono de absorción ultravioleta de doble ruta, que se utilizan para determinar si el analizador de ozono se encuentra en estado normal de detección y visualización.

    ●UVLED-R: la reacción es la fuente de luz UV en ausencia de parámetros de intensidad de luz del gas.

    ●UVLED-M: el parámetro de intensidad de la luz de la fuente de luz UV después de pasar por la cámara de detección (celda de luz).

    ●DATA-ZERO y DATA-ABSR son un valor de datos de parámetro obtenido por el analizador de ozono de acuerdo con la ley de Bill Lambert y el algoritmo del programa.

    Estado del sistema: "NORMAL" y "ERROR" pueden juzgar si el analizador de ozono puede funcionar normalmente según el cálculo de los parámetros del instrumento.

    ●El valor LED-S es la capacidad del usuario para recalibrar los datos del sensor de concentración de gas ozono en función de los cambios en la concentración actual.

    La relación de referencia refleja la intensidad de la fuente de luz LED ultravioleta actual cuando no ha estado expuesta al gas.

    El valor de referencia refleja el parámetro de la intensidad de iluminación de la fuente de luz LED ultravioleta sin pasar gas durante la calibración a cero.

    Función de ajuste automático: el fondo del instrumento registrará el brillo (valor de referencia) del LED ultravioleta durante la calibración cero. Cuando el brillo del LED ultravioleta se desvía, el sistema corregirá automáticamente el brillo del LED ultravioleta, de modo que el punto cero del sensor de concentración de gas ozono se ajuste automáticamente dentro de un cierto rango, evitando efectivamente la desviación del punto cero.





    Menú de depuración

    El menú del modo de depuración es la configuración básica y el ajuste de parámetros. Los usuarios no intentan ingresar al menú de contraseña; cuando el error de contraseña alcanza ciertos momentos, el instrumento se bloqueará automáticamente con una pantalla azul.



    Esta interfaz y configuración de fondo de operación pueden modificar y modificar los parámetros del analizador de ozono, como "coeficiente de concentración", "brillo de la lámpara UV", "valor de 4-20 mA", "temperatura", "presión", "parámetros del receptor fotoeléctrico", "valor de corrección", "retorno al valor cero".

    【4】Instrucciones de comunicación

    ●Salida única 4-20MA

    La salida de señal 4-20MA es una salida activa. Los usuarios pueden acceder directamente a equipos de adquisición de datos, como computadoras de un solo chip o PLC. Nunca cargue voltaje en el puerto de señal 4-20MA.

    ●Comunicación RS-485 (función de selección)

    NOTA: ¡Configuración de dirección en la pantalla táctil!

    ●Comunicación RS-485 (función de selección)

    Modo de comunicación: Modbus-RTU(RS-485);

    Parámetros de comunicación: 9600,8,N,1;

    Formato de datos: recepción hexadecimal, envío hexadecimal

    Leer datos:

    DIRECCIÓN

    Dominio

    enviar datos

    Datos de devolución

    1

    LÁMPARA-M

    01 03 00 01 00 01 D5 CA

    01 03 02 15 82 36 B5

    2

    LÁMPARA-R

    01 03 00 02 00 01 25 CA

    01 03 02 15 18 B6 DE

    3

    DATOS-Z

    01 03 00 03 00 01 74 0A

    01 03 02 03 DD 78 ED

    4

    DATOS-A

    01 03 00 04 00 01 C5 CB

    01 03 02 03 D4 B8 EB

    5

    RANGO

    01 03 00 05 00 01 94 0B

    01 03 02 07 D0 BB E8

    6

    COEFICIENTE

    01 03 00 06 00 01 64 0B

    01 03 02 05 CC BA 8D

    7-8

    CONCENTRACIÓN

    01 03 00 07 00 02 75 CA

    01 03 04 40 17 0A 3D 98 86

    Observación: Número de punto flotante de precisión simple: 2,35

    9-10

    Concentración

    valor hexadecimal

    01 03 00 09 00 02 14 09

    01 03 04 00 00 01 20 FA 7B

    Observación: valor hexadecimal  0X0120   Valor decimal 288   Concentración  2,88

    Escribir datos:

    DIRECCIÓN

    Dominio

    enviar datos

    Datos de devolución

    00

    PUESTA A CERO

    01 10 00 64 00 01 02 00 01 67 90

    01 10 00 64 00 01 01 C9





    Leer valor de registro:

    01

    03

    00 02

    00 01

    25   CA

    485 dirección

    Código de función

    Dirección de registro

    Cantidad de registro

    código de verificación CRC

    Datos de devolución

    01

    03

    02

    15 18

    B6 DE

    485 dirección

    Código de función

    Número de bytes

    Valor de registro

    código de verificación CRC

    Escribir registro:

    01

    10

    00 00

    00 01

    02

    00 01

    67 90

    485 dirección

    Código de función

    Dirección de registro

    Cantidad de registro

    Número de bytes

    Valor de registro

    código de verificación CRC

    Valor de retorno:

    01

    10

    00 00

    00 01

    01 C9

    485 dirección

    Código de función

    Dirección de registro

    Cantidad de registro

    código de verificación CRC



    7. El mantenimiento

    En condiciones normales de uso, la vida útil real depende del entorno del sitio. Se recomienda calibrar el analizador una vez cada 18 meses devolviendolo a fábrica (la calibración es gratuita, el usuario corre con los gastos de devolución y transporte). En entornos hostiles, se recomienda calibrar el sensor una vez cada 12 meses para garantizar la validez de los datos de la prueba. Elementos de mantenimiento como los siguientes:

    (1) Si hay fugas en el sistema de admisión; si el tubo de conexión de gas está desgastado; si el conector está fijado.

    (2) No hay aflojamiento ni rotura de la línea de alimentación ni del enchufe.

    (3) Si hay fugas dentro del analizador, si se puede oler el gas ozono.

    (4) Otro problema anormal.

    Si ocurre alguno de los problemas anteriores, informe al fabricante lo antes posible.

    8. Las precauciones

    R. Está estrictamente prohibido desmontar y montar el equipo. Las etiquetas deben mantenerse intactas en uso, de lo contrario no habrá garantía.

    B. El mantenimiento debe contar con una persona profesional para operar.

    C. No desmonte arbitrariamente y evite daños innecesarios al abrir el equipo.

    D. Mantenga el equipo limpio, no toque la pantalla con objetos duros para evitar rayarla.

    E. Apague la fuente de alimentación y evite la humedad cuando el equipo esté cerca.

    F. En caso de una situación anormal, apague la fuente de alimentación y corte la fuente de gas inmediatamente y comuníquese con el fabricante a tiempo.

    9. El almacenamiento

    El instrumento debe almacenarse en un ambiente bien ventilado, seco y no corrosivo con una temperatura ambiente de -10 ℃ ~ + 40 ℃, y una humedad relativa que no exceda el 80 %. El gas de muestreo debe tener una humedad relativa no superior al 80 % y la temperatura del gas debe ser de -50 ℃ ~ +80 ℃.

    10. Plazo de validez

    La vida útil del producto depende del grado de envejecimiento del dispositivo electrónico. Después de reemplazar el dispositivo electrónico antiguo, el producto se puede utilizar normalmente.
