Analizador de ozono disuelto

Analizador de ozono disuelto

Principio de detección: método de absorción de ruta dual UV, utilizado para el análisis y detección de la concentración de agua de ozono disuelto en agua del grifo, agua pura o industria de semiconductores.

Rango de medición: 0-20ppm; 0-50ppm; 0-100ppm; 0-120ppm; 0-180ppm; 0-200ppm.

Características del producto: Este analizador de ozono disuelto UV tiene una función de ajuste automático de fuente de luz interna, que puede ajustar el brillo de la fuente de luz LED en tiempo real en función de los datos de luz de referencia del punto cero para garantizar la estabilidad del punto cero. Este analizador de concentración de agua de ozono óptico UV se puede conectar en paralelo o serie a la tubería de agua de ozono disuelto, utilizada principalmente para el análisis y la detección de la concentración de agua de ozono disuelto en agua del grifo, agua pura o industrias semiconductores.

Este analizador de ozono disuelto tiene una función de sistema de ajuste automático con una fuente de luz UV, que puede ajustar el brillo de la fuente de luz LED UV en tiempo real de acuerdo con los datos de luz de referencia para mantener datos constantes de puntos cero, asegurando la estabilidad del punto cero. Es un producto patentado de nuestra empresa. Este analizador de concentración de agua de ozono óptico UV puede funcionar continuamente sin detenerse durante 24 horas.

Analizador de ozono disuelto - Descripción general del producto

El analizador de concentración de ozono disuelto es una medición directa del contenido de ozono en agua ultrapura o agua de turbidez constante utilizando espectrofotometría ultravioleta. La versión personalizable es HF, que puede usarse para una solución acuosa de ozono de ácido hidrofluorico al 20%. Los materiales en contacto con agua de ozono incluyen PTFE, FFPM, PFA y cuarzo o zafiro. El analizador de concentración de agua de ozono disuelto UVOZ-180W está equipado con una entrada y salida, y está equipado con una interfaz de operación de pantalla táctil. La salida está conectada directamente al PLC con líneas de señal de 4-20MA y RS-485.

El analizador de concentración de ozono disuelto tiene una función del sistema de ajuste automático con una fuente de luz UV, que puede ajustar el brillo de la fuente de luz LED UV en tiempo real de acuerdo con los datos de luz de referencia para mantener datos de puntos cero constantes, lo que garantiza la estabilidad del punto cero. Es un producto patentado de nuestra empresa. Este analizador de ozono puede funcionar continuamente sin detenerse durante 24 horas. La estabilidad superior de este analizador de concentración de ozono se logra mediante el uso de un verdadero sistema óptico de doble haz y una fuente de luz LED ultravioleta extremadamente larga.

La carcasa del analizador de concentración de ozono disuelto es una concha de aluminio con diseño a prueba de salpicaduras, nivel de protección: IP65, tamaño: 260x160x90 mm (WXHXD) y peso de aproximadamente 3 kilogramos. Este analizador de concentración de agua de ozono disuelto se puede montar en la pared, con un diseño de gancho en la parte posterior. Cuando se requiere la instalación, se proporcionan cuatro soportes de montaje.

La velocidad de flujo de entrada del analizador de concentración de agua de ozono disuelto es de 200-300 ml/min. Si se requiere control de flujo, se debe instalar una válvula de acelerador o un medidor de flujo en la salida del analizador de concentración de agua de ozono disuelto. Esta válvula del acelerador debe colocarse detrás del sensor (¡nunca en frente! Instalar una válvula de acelerador en la entrada generará burbujas, por lo que está estrictamente prohibido para el agua de ozono con burbujas de agua para ingresar al analizador de agua de ozono disuelto).

Es necesario mantener la limpieza del agua de entrada del analizador de concentración de agua de ozono disuelto, y mantener la limpieza de los sensores internos del analizador de agua de ozono disuelto. Se recomienda calibrar el punto cero del analizador de concentración de agua de ozono disuelto cada 2 semanas. Al calibrar el punto cero, se debe introducir agua limpia sin ozono o color

Analizador de ozono disuelto - Características del producto:

Método de prueba: método de absorción de ruta UV de doble ruta, sistema de fuente de luz de larga vida, alta precisión de medición.

Principio de medición: de acuerdo con la ley de cerveza de Lambert, la medición precisa se lleva a cabo a través del principio de absorción fotométrica.

Rango de medición: 0-20ppm; 0-50ppm; 0-100ppm; 0-120ppm; 0-180ppm; 0-200ppm.

Sistema de fuente de luz: sistema de fuente de luz ultravioleta de larga duración (longitud de onda de 253.7 nm), con una garantía gratuita de 3 años.

Uso: instalación y uso en interiores, equipado con terminales de enchufe de aviación impermeables.

Sistema de la piscina de luz: tecnología separada de la piscina de luz, libre de fugas, resistencia de alta presión y resistencia al alto impacto del líquido de muestreo de velocidad de flujo.

Compensación inteligente: equipado con ajuste automático cero y función de compensación de fuente de luz automática.

Método de operación: se puede cero manualmente, y durante el cero, es necesario asegurarse de que no haya una solución acuosa de ozono en el instrumento.

Unidad de visualización: MG/L, PPM Opcional.

Pantalla de datos: pantalla táctil de color de alta definición.

Función de salida: 4-20 mA, comunicación rs485.

Ajuste automático de cero: puede ajustar el brillo de la fuente de luz LED ultravioleta en tiempo real en función de los datos de luz de referencia para mantener datos constantes de punto cero, asegurando la estabilidad del punto cero.

Versiones múltiples:

La versión normal se usa para agua del grifo y agua purificada.

La versión HF se puede usar para una solución acuosa de ozono de ácido hidrofluorico al 20%.

Analizador de ozono disuelto: estructura y composición del producto

【1】 Dimensiones de instalación montada en la pared

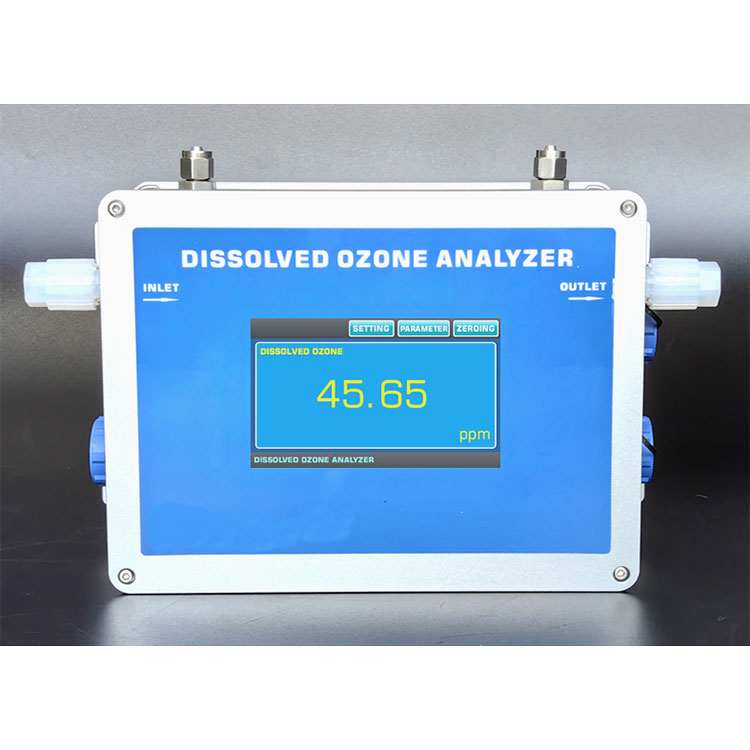

【2】 Panel de visualización y pantalla de visualización

【3】 Entrada de potencia, salida de señal, entrada y salida

Entrada de energía:

Salida del terminal de señal:

Terminal de señal de dislocación: se usa para conectar señales de visualización remota (esta máquina ya tiene una pantalla)

La interfaz de gas por encima del analizador de agua de ozono disuelto UV se utiliza para la interfaz de aire comprimido. Si la temperatura del agua de ozono es demasiado baja, se recomienda introducir aire comprimido en el instrumento para evitar la condensación en la tubería de agua de ozono interna del instrumento.

Analizador de ozono disuelto: diagrama de procesos de conexión de producto

Analizador de ozono disuelto: diagrama de conexión de muestreo de rama de presión positiva

(Se recomienda utilizar este proceso de conexión para el muestreo dividido. Tenga en cuenta que el medidor de flujo debe instalarse en la salida del analizador de agua de ozono disuelto).

Analizador de ozono disuelto, diagrama de conexión de muestreo de bomba de agua a presión negativa

(Se recomienda utilizar este proceso de conexión para el muestreo dividido. Tenga en cuenta que el medidor de flujo debe instalarse en la salida del analizador de agua de ozono disuelto).

Nota: El fabricante del medidor de flujo de agua de ozono disuelto es un accesorio de configuración estándar, y la bomba de agua a presión negativa es un producto opcional. Puede consultar al fabricante para comprarlo por separado.

Nota: Sin la versión de visualización, el fabricante configurará por separado los accesorios de pantalla táctil con cable (longitud del cable dentro de los 2 metros)

Analizador de ozono disuelto - Parámetros técnicos:
